У взуттєвому виробництві супінатор - проміжна деталь низу взуття, яка розташована між основною устілкою і Напівустілки, призначається для підтримки зводу стопи і формостійкості підошви. Виготовляються з металу, пластмаси та інших матеріалів, а також можуть бути сформовані відразу ж з основною устілкою методом лиття.



Класифікація та маркування.

1)Вона складається з цифр і букв.

Наприклад: 31 Г, 53 Л, 92 Г, 63 Б.

Перша цифра характеризує умовне позначення групи взуття:

9 - чоловічий та хлопчачий

8 - жіноча на особливо високому каблуці

7 - жіноча на високому каблуці

6 - жіноча на середньому каблуці

5 - жіноча на низькому каблуці

4 - дівоча на низькому каблуці

3 - шкільна для хлопчиків і дівчаток

Друга цифра характеризує групу взуття за розмірами.

1- Група розмірів:

35, 36, 37 - чоловічий та хлопчачий

33, 34, 35 - жіночий та дівчачий

32,33,34 - шкільна для хлопчиків і дівчаток

2-Група розмірів:

38, 39,40,41,42,43 - чоловічий та хлопчачий

36,37,38 - жіночий та дівчачий

3-Група розмірів:

44,45,46,47 - чоловіча

39,40,41,42,43 - жіноча

Буква вказує на спосіб кріплення:

Г - цвяхом

Б - блочками

К - клямером (зірочка)

Л - клеєм

У - посилений супінатор

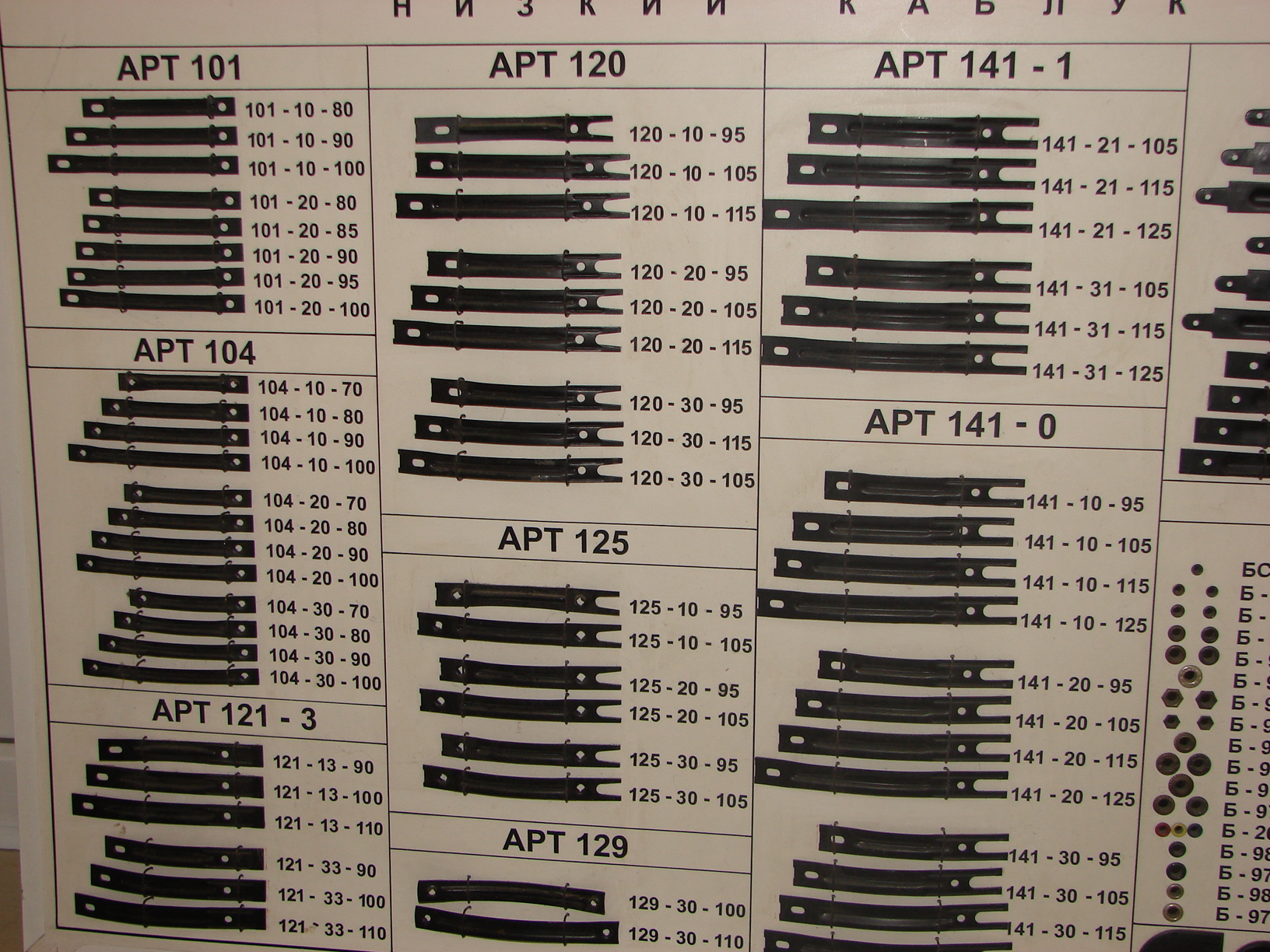

2)Складається тільки з цифр.

Супінатори (геленки)
<!--[endif]-->

Позиція 1 - позначає товщину використовуваної стрічки.

                     1 - 1,00 мм, 2 - 1,2 мм, 3 - 1,3 мм,

                     5 - 1,5 мм, 8 - 0,8 мм.

Позиція 2 - позначає ширину супінатора

                     1 - 10 мм, 2 - 12 мм, 4 - 14 мм, 6 -16 мм,

                     8 - 18 мм, 9 - 0,9 мм.

Позиція 3 - позначає спосіб кріплення супінаторів в устілці взуття

            1 - блочковой

            2 - «зірочкою»

            3 - клейовий

            9 - інші (з них 9 - під цвях)

Позиція 4 - характеризує величину прогину супінатора.

Позначається цифрами від 0 до 9

0 - 3 - низький каблук

4 - 5 - середній каблук

6 - 9 - високий каблук

Позиція 5 - позначення виду супінатора зі своїми конструктивними особливостями: прогину форми і розмірів, ребер жорсткості, методів кріплення під шуруп або «заливки» в каблук і т.д. Присвоюються послідовні числа в міру введення у виробництво.

Позиція 6 - позначає ростовку (довжину супинатора в мм).

Ростовка виробників взуття країн СНД:

105 - жіноча 33-35, чоловіча 37-39

115 - жіноча 36 - 38, чоловіча 40 - 42

125 - жіноча 39-42, чоловіча 43 - 46

Таврування супінаторів при штампуванні здійснюється, в основному, двома цифрами, які позначають значення позицій 4 і 5 (прогин і вид супинатора). Приклад: 31, 42, 13, 54

   На деяких артикулах проставляється додатково ростовка в мм. Наприклад: 105,110, 120.
